ドイツの電源メーカーGaptec Electronic GmbH.
GAPTEC社とは？
Gaptec Electronic GmbH は2010年にドイツで設立されました。グローバルなパワーサプライ市場で培った30年以上の経験を基に、市場の需要に焦点を当て、そのニーズに応え続けています。 そのため、電圧トランス(AC-DC, DC-DC, LEDドライバ)専門のメーカーとなり、典型的な絶縁電圧や産業用電圧、及び、現在一般的なピンアサインで設計されたコンバータやモジュールを厳選して提供しています。 さらに、最高の品質基準(UL 62368, UL 60950,EN 50155,
UL 60601)と低コストで短納期対応を実現する高い柔軟性が保証されています。柔軟性は、セカンドソースが必要とされる場合でも遺憾なく発揮されます。
製品ラインナップ

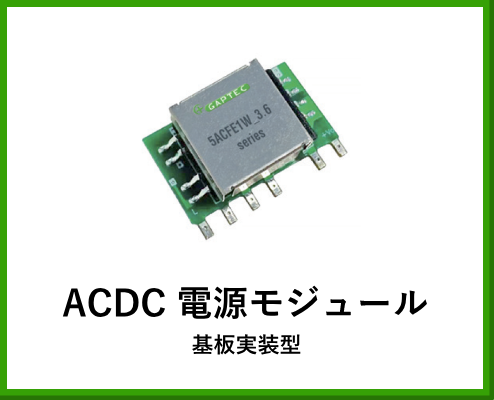

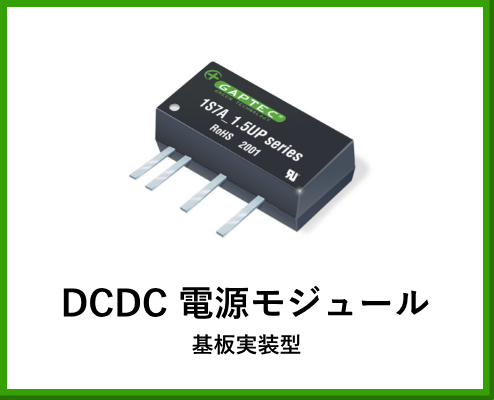

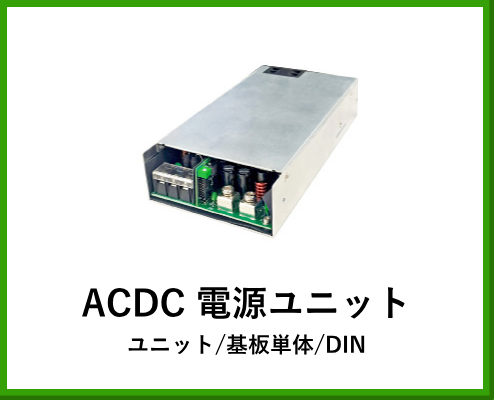

絶縁型および非絶縁型 電圧トランス（AC-DC、DC-DC、POL、LEDドライバ）に特化し、一般的な絶縁電圧と工業用電圧、および現在一般的な端子ピン配置のコンバータとモジュールを厳選して供給しています。 ラインナップは、0.01Wから1,300W（DC-DC）、1Wから1,500W（AC-DC）です。
クロスリファレンス
GAPTECではセカンドソースを意識した設計がされており、各種電源メーカーと置き換え可能な製品もございます。一部の代替製品を記載しております。 この他にも多数代替提案できるものがございますのでお気軽にお問い合わせ下さい。
MORNSUN社製品クロスリファレンス
| 項番 | 外観 | 仕様 | MORNSUN シリーズ | MORNSUN 型式 | GAPTEC シリーズ | GAPTEC型式 | データシート |
|---|---|---|---|---|---|---|---|
| 1 |  | ACDCコンバータ 基板実装型 入力 : 85-305VAC 出力 : 3W 12V 250mA | LS03-13BxxR3 | LS03-13B12R3 | 3ACFE1W_3.1 | 3ACFE1W_12S3.1 |  |
| 2 | | ACDCコンバータ 基板実装型 入力 : 85-305VAC 出力 : 3W 15V 200mA | LS03-13BxxR3 | LS03-13B15R3 | 3ACFE1W_3.1 | 3ACFE1W_15S3.1 | |
| 3 | | ACDCコンバータ 基板実装型 入力 : 85-305VAC 出力 : 3W 24V 125mA | LS03-13BxxR3 | LS03-13B24R3 | 3ACFE1W_3.1 | 3ACFE1W_24S3.1 | |
| 4 |  | ACDCコンバータ 基板実装型 入力 : 85-305VAC 出力 : 5W 12V 416mA | LS05-13BxxR3 | LS05-13B12R3 | 5ACFE1W_3.6 | 5ACFE1W_12S3.6 | |
| 5 | | ACDCコンバータ 基板実装型 入力 : 85-305VAC 出力 : 5W 15V 333mA | LS05-13BxxR3 | LS05-13B15R3 | 5ACFE1W_3.6 | 5ACFE1W_15S3.6 | |
| 6 | | ACDCコンバータ 基板実装型 入力 : 85-305VAC 出力 : 5W 24V 208mA | LS05-13BxxR3 | LS05-13B24R3 | 5ACFE1W_3.6 | 5ACFE1W_24S3.6 | |

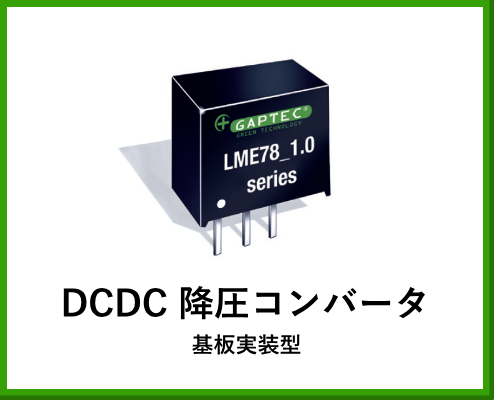

| 7 |  | DCDCコンバータ 基板実装型 入力 : 6-36V 出力 : 3.3V 1A | K78xx-500R3 | K7803-500R3 | LME78_1.0 | LME78_03-1.0 | |
| 8 | | DCDCコンバータ 基板実装型 入力 : 8-36V 出力 : 5V 1A | K78xx-500R3 | K7805-500R3 | LME78_1.0 | LME78_05-1.0 | |
| 9 | | DCDCコンバータ 基板実装型 入力 : 16-36V 出力 : 12V 1A | K78xx-500R3 | K7812-500R3 | LME78_1.0 | LME78_12-1.0 | |
CUI社製品クロスリファレンス
| 項番 | 画像 | 仕様 | CUI シリーズ | CUI 型式 | GAPTECシリーズ | GAPTEC型式 | データシート |
|---|---|---|---|---|---|---|---|
| 1 | | ACDCコンバータ 基板実装型 入力 : 85-305VAC 出力 : 3W 12V 250mA | PBO-3C | PBO-3C-12 | 3ACFE1W_3.1 | 3ACFE1W_12S3.1 | |
| 2 | | ACDCコンバータ 基板実装型 入力 : 85-305VAC 出力 : 3W 15V 200mA | PBO-3C | PBO-3C-15 | 3ACFE1W_3.1 | 3ACFE1W_15S3.1 | |
| 3 | | ACDCコンバータ 基板実装型 入力 : 85-305VAC 出力 : 3W 24V 125mA | PBO-3C | PBO-3C-24 | 3ACFE1W_3.1 | 3ACFE1W_24S3.1 | |
| 4 | | ACDCコンバータ 基板実装型 入力 : 85-305VAC 出力 : 5W 12V 416mA | PBO-5C | PBO-5C-12 | 5ACFE1W_3.6 | 5ACFE1W_12S3.6 | |
| 5 | | ACDCコンバータ 基板実装型 入力 : 85-305VAC 出力 : 5W 15V 333mA | PBO-5C | PBO-5C-15 | 5ACFE1W_3.6 | 5ACFE1W_15S3.6 | |
| 6 | | ACDCコンバータ 基板実装型 入力 : 85-305VAC 出力 : 5W 24V 208mA | PBO-5C | PBO-5C-24 | 5ACFE1W_3.6 | 5ACFE1W_24S3.6 | |
| 7 | | DCDCコンバータ 基板実装型 入力 : 6-36V 出力 : 3.3V 1A | P78E-1000 | P78E03-1000 | LME78_1.0 | LME78_03-1.0 | |
| 8 | | DCDCコンバータ 基板実装型 入力 : 8-36V 出力 : 5V 1A | P78E-1000 | P78E05-1000 | LME78_1.0 | LME78_05-1.0 | |
| 9 | | DCDCコンバータ 基板実装型 入力 : 16-36V 出力 : 12V 1A | P78E-1000 | P78E12-1000 | LME78_1.0 | LME78_12-1.0 | |
